Bestehend aus einem flexiblen Rauchrohr aus Edelstahl AISI 316L (EN 10088 Gr. 1.4404) mit gewellter Außenwand und glatter Innenwand. Die vollständige Kompatibilität mit anderen Elementen der Linie ALA INOX MP (einwandig) ist gewährleistet, sodass gemischte Systeme ALA INOX MP – ALA INOX DP FLESSIBILE erstellt werden können.
AISI 316L EDELSTAHLELEMENTE, FLEXIBEL
Besteht aus modularen Elementen mit kreisförmigem Querschnitt, bestehend aus einer Innenwand aus Edelstahl AISI 316L (EN 10088 Gr 1.4404) und einer Außenwand aus Edelstahl AISI 304 (EN 10088 Gr 1.4301) mit spiegelnder BA-Oberfläche. Die Isolierung wird durch eine Zwischenschicht aus hochdichter Steinwolle gewährleistet. Jedes Element ist mit einer „männlich-weiblichen“ Verbindung mit einem speziellen Sitz zum Einsetzen einer hitzebeständigen Dreilippen-Silikondichtung ausgestattet (auf Anfrage). Die Verbindung der einzelnen Komponenten wird durch eine spezielle, bereits im Lieferumfang enthaltene, aufsteckbare Schlauchschelle mit Sicherheitshaken gewährleistet.
AISI 316L BA EDELSTAHLELEMENTE, DOPPELWANDIG

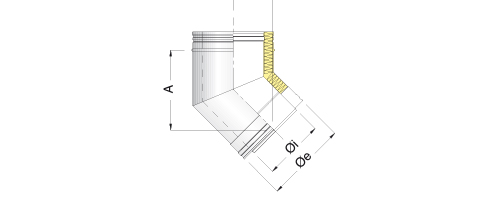

2 Sektoren Bogen
45° Neigung Bogen mit 2 komplett verschweißt Abschnitten Sektoren. Für den Einsatz in jeder beliebigen Anwendung zu sub-horizontale oder vertikale Bewegung nach den oben erwähnten Entwicklungen.
 |
 i |
e |
A | B |  |
|---|---|---|---|---|---|
| D 80 200 150 268 | 80 | 130 | 180 | 65 | 1 |
| D 80 200 250 268 | 100 | 150 | 180 | 75 | 1 |
| D 80 200 400 268 | 130 | 194 | 159 | 69 | 1 |
| D 80 200 500 268 | 150 | 214 | 169 | 73 | 1 |
| D 80 200 650 268 | 180 | 244 | 178 | 77 | 1 |
| D 80 200 750 268 | 200 | 264 | 185 | 80 | 1 |
| D 80 200 800 268 | 250 | 314 | 203 | 87 | 1 |
| D 80 200 850 268 | 300 | 364 | 220 | 94 | 1 |
