Sistema modulare a sezione cilindrica, costruito in acciaio inox AISI 316L (L50050), con uno spessore di metallo di 5/10 e una finitura esterna lucidata a specchio. La saldatura laser è longitudinale. Il sistema ALA INOX MP è idoneo all’evacuazione dei fumi sia con l’utilizzo della guarnizione, ad una temperatura ≤ 200°C (T200) in pressione positiva (P1), sia senza l’applicazione della guarnizione fino a 600°C (T600) con pressione negativa (N1). Il sistema ALA INOX MP è utilizzabile per convogliare i prodotti della combustione da apparecchi alimentati a gasolio, gas metano, gas gpl, legna, oli combustibili e biocombustibili in genere. Può essere installato su tutti i generatori di calore, anche a condensazione. Ogni elemento è dotato di innesto tipo “maschio-femmina” con apposita sede per l’inserimento della speciale GUARNIZIONE SILICONICA, termoresistente, a triplo labbro (inclusa fino al diametro 160 mm).
Il sistema ALA INOX MP ha superato, con successo, il test di resistenza alla corrosione V2. Spessore totale 0,5 mm.

ELEMENTI IN ACCIAIO INOX AISI 316L BA LUCIDATO A SPECCHIO, MONO PARETE

Elemento lineare
2/53

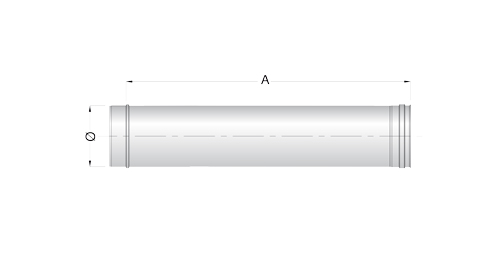

Elemento lineare

Elemento lineare modulare di lunghezza standard, da utilizzare per la costruzione di tratti verticali o sub-orizzontali. La guarnizione è compresa in ogni elemento fino al Ø 160 mm. ▪= Disponibile fino ad esaurimento scorte.

H 500 mm

A
J 60 100 150 110 80 450 6
J 60 100 250 110 100 450 6
J 60 100 300 110 ▪ 110 450 6
J 60 100 350 110 120 450 6
J 60 100 400 110 130 450 6
J 60 100 450 110 140 450 6
J 60 100 500 110 150 450 6
J 60 100 550 110 160 450 4
J 60 100 650 110 100 450 4
J 60 100 750 110 200 450 4
J 60 100 800 110 250 450 1
J 60 100 850 110 300 450 1
